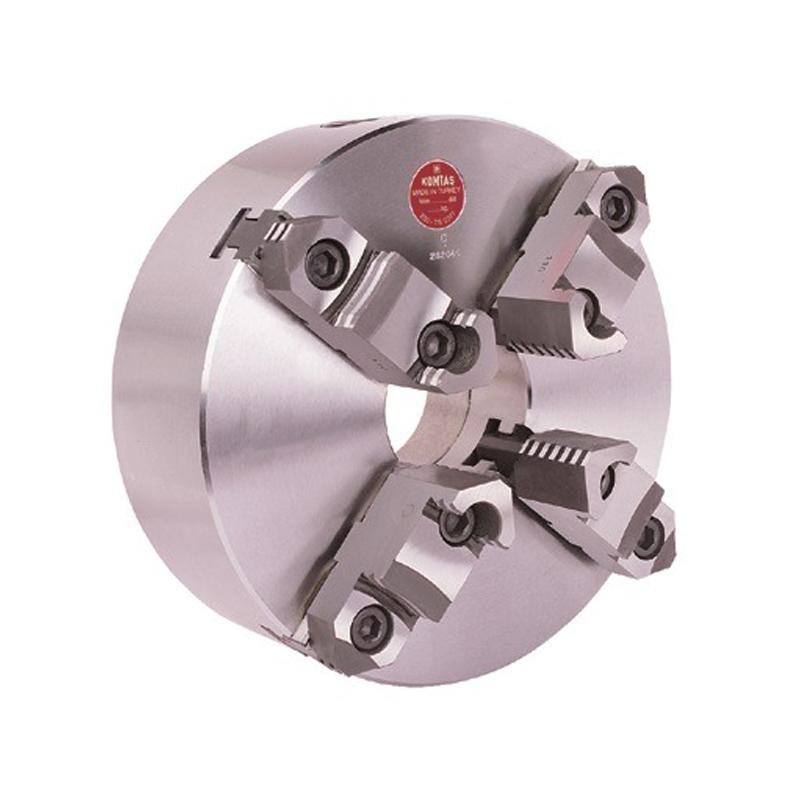

GENEL ÖZELLİKLER
İmalat tezgahları için uygundur. Çünkü bu ayaklar döndürülerek hem düz ayakların hem de ters ayakların görevlerini yaparlar. Ayrıca yumuşak üst ayaklar takılarak da kullanılabilir.
Çelik gövde
Sertleştirilmiş, balansı alınmış yüksek düzey kalitesinde spiral
Kademelendirilmiş, sertleştirilmiş ve taşlanmış ters düz ayaklar
Ayak dış yüzeylerinin her iki tarafı taşlanmıştır.

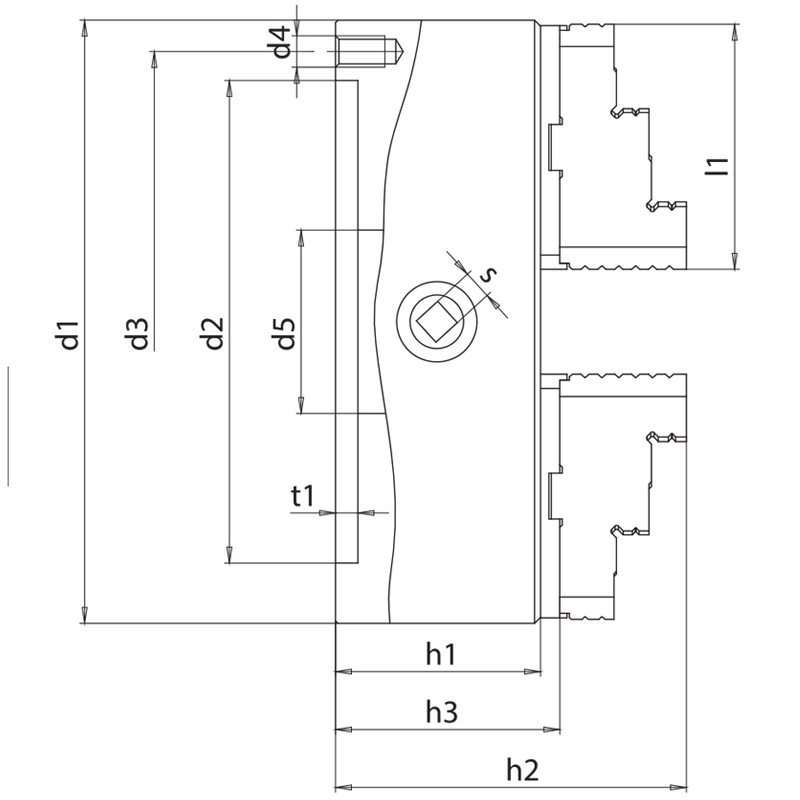

TEKNİK ÖZELLİKLER
| 103DNS - 104DNS | ||
| Sipariş Kodu | 3 Ayak | 103DNS |
| 4 Ayak | 104DNS | |
| d1 | 100 | |
| d2H6 | 70 | |
| d3 | 83 | |
| d4 | 3xM8 | |
| d5 | 20 | |
| h1 | 50 | |
| h2 | 80,4 | |
| h3 | 53,4 | |
| l1 | 49 | |
| t1 | 3 | |
| s | 8 | |
| Ağırlık | 2,7 | |
| 123DNS - 124DNS | ||
| Sipariş Kodu | 3 Ayak | 123DNS |
| 4 Ayak | 124DNS | |
| d1 | 125 | |
| d2H6 | 95 | |
| d3 | 108 | |
| d4 | 3xM8 | |
| d5 | 32 | |
| h1 | 56 | |
| h2 | 95,4 | |
| h3 | 60,9 | |
| l1 | 58 | |
| t1 | 4 | |
| s | 9 | |
| Ağırlık | 4,5 | |
| 163DNS - 164DNS | ||
| Sipariş Kodu | 3 Ayak | 163DNS |
| 4 Ayak | 164DNS | |
| d1 | 160 | |
| d2H6 | 125 | |
| d3 | 140 | |
| d4 | 3xM10 | |
| d5 | 47 | |
| h1 | 66 | |
| h2 | 107,9 | |
| h3 | 69,9 | |
| l1 | 70 | |
| t1 | 4 | |
| s | 10 | |
| Ağırlık | 7,8 | |
| 203DNS - 204DNS | ||
| Sipariş Kodu | 3 Ayak | 203DNS |
| 4 Ayak | 204DNS | |
| d1 | 200 | |
| d2H6 | 160 | |
| d3 | 176 | |
| d4 | 3xM10 | |
| d5 | 55 | |
| h1 | 75 | |
| h2 | 121,4 | |
| h3 | 81,9 | |
| l1 | 83 | |
| t1 | 4 | |
| s | 11 | |
| Ağırlık | 14,2 | |
| 253DNS - 254DNS | ||
| Sipariş Kodu | 3 Ayak | 253DNS |
| 4 Ayak | 254DNS | |
| d1 | 250 | |
| d2H6 | 200 | |
| d3 | 224 | |
| d4 | 3xM12 | |
| d5 | 76 | |
| h1 | 85 | |
| h2 | 142,5 | |
| h3 | 93 | |
| l1 | 101,5 | |
| t1 | 5 | |
| s | 12 | |
| Ağırlık | 24 | |
| 313DNS - 314DNS | ||
| Sipariş Kodu | 3 Ayak | 313DNS |
| 4 Ayak | 314DNS | |
| d1 | 315 | |
| d2H6 | 260 | |
| d3 | 286 | |
| d4 | 3xM16 | |
| d5 | 103 | |
| h1 | 95 | |
| h2 | 155,1 | |
| h3 | 100,6 | |
| l1 | 131 | |
| t1 | 5 | |
| s | 14 | |
| Ağırlık | 41,9 | |
| 403DNS - 404DNS | ||
| Sipariş Kodu | 3 Ayak | 403DNS |
| 4 Ayak | 404DNS | |
| d1 | 400 | |
| d2H6 | 330 | |
| d3 | 362 | |
| d4 | 3xM16 | |
| d5 | 136 | |
| h1 | 108 | |
| h2 | 175,2 | |
| h3 | 116,6 | |
| l1 | 159 | |
| t1 | 5 | |
| s | 17 | |
| Ağırlık | 79,3 | |

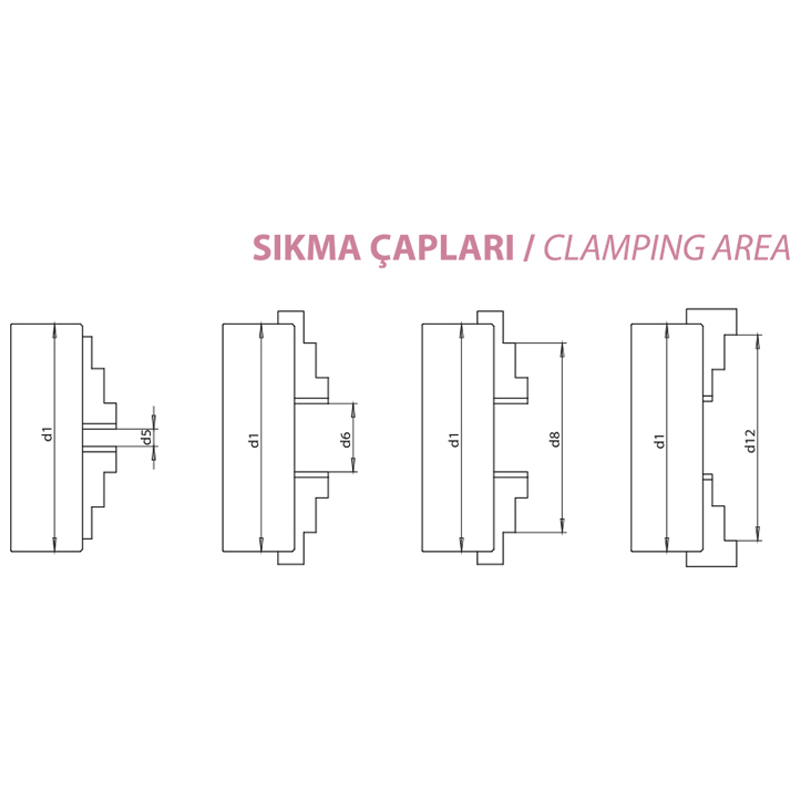

| ÖLÇÜLER | |
| d1 | 100 |
| 125 | |
| 160 | |
| 200 | |
| 250 | |
| 315 | |
| 400 | |
| d2 (min) | 3 |
| 3 | |
| 3 | |
| 4 | |
| 5 | |
| 10 | |
| 20 | |
| d3 (max) | 33 |
| 42 | |
| 68 | |
| 90 | |
| 110 | |
| 145 | |
| 200 | |
| d4 (max) | 25 |
| 34 | |
| 42 | |
| 52 | |
| 62 | |
| 80 | |
| 100 | |
| d5 (min) | 87 |
| 112 | |
| 154 | |
| 194 | |
| 240 | |
| 299 | |
| 380 | |
