 GENEL ÖZELLİKLER

KHC AÇIK MERKEZ HİDROLİK AYNALAR, 2-3 VEYA 4 AYAKLI TİPLER

Taban ayak dişleri 1,5mmx60° - 3mmx60°
Standart bağlama ISO-A
Hareketli parçalar alaşımlı çelikten imal edilmiş, sertleştirilmiş ve taşlanmış
2,3 ve 4 ayaklı modelleri mevcuttur
Aksesuarlar, bağlantı civata ve somunlar

 TEKNİK ÖZELLİKLER
KHC-3-205A4
Sipariş Kodu KHC-3-205A4
Ayna Ebadı 5"
Ayak Sayısı 3
Dış Çapı (mm) 135
Bağlantı Flanşı a4
Delik İç Çapı (mm) 33
Ayak Stroku (mm) Ø5,4
Piston Stroku (mm) 10
Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) 6
135
Max Sıkma Kuvveti (kgf/kN) 3671/36
Max Çekme Kuvveti (kgf/kN) 1784/17,5
Devir (d/dk-rpm) 7000
Ağırlık (kg) 7,8



KHC-3-206A5
Sipariş Kodu KHC-3-206A5
Ayna Ebadı 6"
Ayak Sayısı 3
Dış Çapı (mm) 169
Bağlantı Flanşı a5
Delik İç Çapı (mm) 45
Ayak Stroku (mm) Ø5,5
Piston Stroku (mm) 12
Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) 15
169
Max Sıkma Kuvveti (kgf/kN) 5812/57
Max Çekme Kuvveti (kgf/kN) 2243/22
Devir (d/dk-rpm) 6000
Ağırlık (kg) 13,5



KHC-3-208A6
Sipariş Kodu KHC-3-208A6
Ayna Ebadı 8"
Ayak Sayısı 3
Dış Çapı (mm) 210
Bağlantı Flanşı a6
Delik İç Çapı (mm) 52
Ayak Stroku (mm) Ø7,4
Piston Stroku (mm) 16
Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) 20
210
Max Sıkma Kuvveti (kgf/kN) 8970/88
Max Çekme Kuvveti (kgf/kN) 3466/34
Devir (d/dk-rpm) 5000
Ağırlık (kg) 23



KHC-3-210A8
Sipariş Kodu KHC-3-210A8
Ayna Ebadı 10"
Ayak Sayısı 3
Dış Çapı (mm) 254
Bağlantı Flanşı a8
Delik İç Çapı (mm) 75
Ayak Stroku (mm) Ø8,8
Piston Stroku (mm) 19
Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) 25
254
Max Sıkma Kuvveti (kgf/kN) 11000/108
Max Çekme Kuvveti (kgf/kN) 4385/43
Devir (d/dk-rpm) 4200
Ağırlık (kg) 38



KHC-3-212A8
Sipariş Kodu KHC-3-212A8
Ayna Ebadı 12"
Ayak Sayısı 2
Dış Çapı (mm) 305
Bağlantı Flanşı a8
Delik İç Çapı (mm) 91
Ayak Stroku (mm) Ø10,6
Piston Stroku (mm) 23
Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) 30
305
Max Sıkma Kuvveti (kgf/kN) 14684/144
Max Çekme Kuvveti (kgf/kN) 5612/55
Devir (d/dk-rpm) 3300
Ağırlık (kg) 59



KHC-3-215A11
Sipariş Kodu KHC-3-215A11
Ayna Ebadı 15"
Ayak Sayısı 3
Dış Çapı (mm) 381
Bağlantı Flanşı a11
Delik İç Çapı (mm) 117,5
Ayak Stroku (mm) Ø10,6
Piston Stroku (mm) 23
Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) 50
381
Max Sıkma Kuvveti (kgf/kN) 18355 /180
Max Çekme Kuvveti (kgf/kN) 7240/71
Devir (d/dk-rpm) 2500
Ağırlık (kg) 118



KHC-3-218A11
Sipariş Kodu KHC-3-218A11
Ayna Ebadı 18"
Ayak Sayısı 3
Dış Çapı (mm) 450
Bağlantı Flanşı a11
Delik İç Çapı (mm) 117,5
Ayak Stroku (mm) Ø10,6
Piston Stroku (mm) 23
Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) 60
450
Max Sıkma Kuvveti (kgf/kN) 18355 /180
Max Çekme Kuvveti (kgf/kN) 7240/71
Devir (d/dk-rpm) 2000
Ağırlık (kg) 164



KHC-3-221A15
Sipariş Kodu KHC-3-221A15
Ayna Ebadı 21"
Ayak Sayısı 3
Dış Çapı (mm) 510
Bağlantı Flanşı a15
Delik İç Çapı (mm) 180
Ayak Stroku (mm) Ø10,6
Piston Stroku (mm) 23
Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) 120
510
Max Sıkma Kuvveti (kgf/kN) 23870/234,1
Max Çekme Kuvveti (kgf/kN) 9200/90,2
Devir (d/dk-rpm) 1800
Ağırlık (kg) 190



KHC-3-224A20
Sipariş Kodu KHC-3-224A20
Ayna Ebadı 24"
Ayak Sayısı 3
Dış Çapı (mm) 610
Bağlantı Flanşı a20
Delik İç Çapı (mm) 205
Ayak Stroku (mm) Ø12
Piston Stroku (mm) 26
Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) 150
610
Max Sıkma Kuvveti (kgf/kN) 23870/234,1
Max Çekme Kuvveti (kgf/kN) 9200/90,2
Devir (d/dk-rpm) 1400
Ağırlık (kg) 270

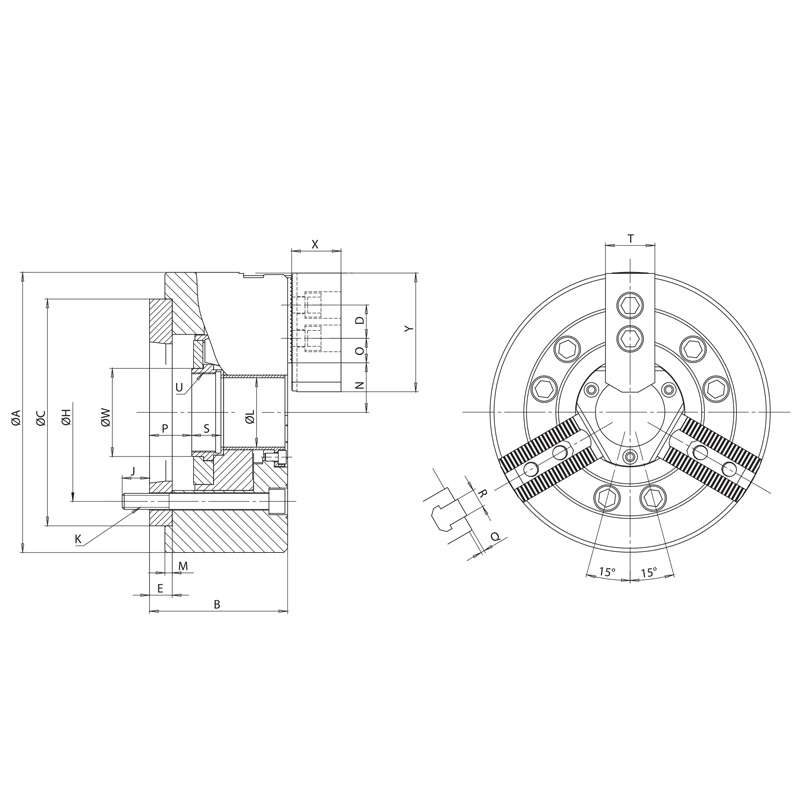

ÖLÇÜLER
5"
Ayna Ebadı 5"
A 135
B 71
C (H6) 110
D 14
E 15
H 82,55
J 15,5
K 3-M10
L 33
M 4
N (min) 26,5
O (max) 19,75
O (min) 7,75
P (max) 16
P (min) 6
Q 2
R 10
S 20
T 25
U (max) 40x1,5
W 45
X 31
Y 54



6"
Ayna Ebadı 6"
A 169
B 91
C (H6) 140
D 20
E 15
H 104,78
J 16
K 6-M10
L 45
M 5
N (min) 32
O (max) 22,75
O (min) 9,25
P (max) 26
P (min) 14
Q 2
R 12
S 19
T 31
U (max) 55x2
W 60
X 37
Y 73



8"
Ayna Ebadı 8"
A 210
B 103
C (H6) 170
D 25
E 17
H 133,35
J 18
K 6-M12
L 52
M 5
N (min) 38,7
O (max) 29,75
O (min) 14,75
P (max) 31,5
P (min) 15,5
Q 2
R 14
S 20,5
T 35
U (max) 60x2
W 66
X 38
Y 95



10"
Ayna Ebadı 10"
A 254
B 113
C (H6) 220
D 30
E 18
H 171,45
J 20
K 6-M16
L 75
M 5
N (min) 51
O (max) 33,75
O (min) 14,25
P (max) 27
P (min) 8
Q 2
R 16
S 25
T 40
U (max) 85x2
W 94
X 43
Y 110



12"
Ayna Ebadı 12"
A 305
B 122
C (H6) 220
D 30
E 18
H 171,45
J 23
K 6-M16
L 91
M 6
N (min) 61,3
O (max) 45,75
O (min) 15,75
P (max) 26
P (min) 3
Q 2
R 21
S 28
T 50
U (max) 100x2
W 106
X 51
Y 130



15"
Ayna Ebadı 15"
A 381
B 149
C (H6) 300
D 43
E 22
H 235
J 28
K 6-M20
L 117,5
M 6
N (min) 82
O (max) 45,25
O (min) 16,75
P (max) 29
P (min) 6
Q 5
R 22
S 43
T 62
U (max) 130x2
W 139
X 66
Y 165



18"
Ayna Ebadı 18"
A 450
B 149
C (H6) 300
D 43
E 22
H 235
J 28
K 6-M20
L 117,5
M 6
N (min) 82
O (max) 79,75
O (min) 16,75
P (max) 29
P (min) 6
Q 5
R 22
S 43
T 62
U (max) 130x2
W 139
X 66
Y 165



21"
Ayna Ebadı 21"
A 530
B 155
C (H6) 380
D 60
E 27
H 330,2
J 33
K 6-M24
L 180
M 6
N (min) 112,5
O (max) 69
O (min) 23
P (max) 38
P (min) 15
Q 5
R 25
S 38
T 65
U (max) 190x3
W 206
X 73
Y 180



24"
Ayna Ebadı 24"
A 610
B 166
C (H6) 520
D 60
E 25
H 463,6
J 33
K 6-M24
L 205
M 6
N (min) 139,9
O (max) 87,5
O (min) 24,5
P (max) 41
P (min) 15
Q 5
R 25
S 38
T 65
U (max) 215x3
W 230
X 73
Y 180
